Dirk professzionális harmonika-hangolója 2.5

Bevezetés

Dirk professzionális harmonika-hangolója
harmonika-hangolás. harmonika-hangoló
Ezt a hangolót harmonika és hasonló „free-reed” hangszerek hangolására fejlesztették ki, mint például a diatonikus szájharmonika, a hangversenyző, a bandoneón, a melodika és a reed orgona.
A Dirk Hangolója programot professzionális és tapasztalt hangolóknak fejlesztettük, de mivel jó betekintést nyújt a hangolás menetébe, a kezdő hangolók is nagyon jól tudják használni.

A hangoló egyedi lehetőségei leegyszerűsítik és jelentősen gyorsítják a hangolás menetét. A hangoló nagy tartományt tud kezelni E0-tól C9-ig, igen nagy, 0,05 Hz-es pontossággal dolgozik (20 másodpercnél hosszabb hanghullámok) és egyidejűleg három sípot tud mérni. Ennek köszönhetően a harmonika hangolása a sípok kizárása és a harmonikaszekrény kinyitása nélkül is mérhető. A rendszer lehetővé teszi az egyes sípok valós frekvenciájának mérését, amelyet a többi síp és a ház is befolyásol. Így jóval egyszerűbben és gyorsabban megtalálható az a síp, amely a többitől eltér és figyelmet igényel. A tuner méri az ütemet, amely a nád együtt hangzása miatt keletkezik, és Cent vagy Hertzben mutatja. Az ütem nem mérhető elég pontosan a nád külön-külön mérésével, de egyidejű méréssel elég pontos. A mért ütemet összehasonlítja az érintett harmonika ütemlistájával, amely minden hanghoz jelzi a kívánt ütemet. Ez az ütemlista gyorsan és egyszerűen elkészíthető a tunerben lévő grafikon használatával.
A hangoló szintén alkalmas akkordok (három síp) és oktávok (két vagy három síp sok oktávos terjedelemben) mérésére, így a házat ezekhez szintén nem szükséges kinyitni.
Az említett alapfunkciók mellett a tunernek számos további funkciója van, például:

  • Növelje a tunert egy teljes képernyőre a világos áttekintés érdekében.
  • Fagyassza be a képernyőt, hogy jól tudja megnézni a számokat és grafikonokat.
  • Hangjegyzeteket használ a hangkártyával.
  • Automatikusan vagy manuálisan válassza ki a megmérni kívánt jegyzeteket.
  • A hangkártya pontosságának lehetséges hibáinak automatikus korrigálása.
  • A nemkívánatos kontextus hangok és zavarok automatikus csökkentése.
  • alternatív hangolásokat készíteni.
A „rögzítés és jelentés” modul
A hangoló bővíthető egy modullal, amely képes gyorsan felvenni és elmenteni a harmonika összes hangját, majd jelentést készíteni. Ez a jelenség az egyes sípok hibáját könnyen olvasható táblázatba foglalja. A harmonika kinyitása után a túlságosan eltérő sípokat a jelentésben foglalt értékek szerint a hangolótáblán korrigálni lehet. A sípok (amelyek a házon kívül eltérő frekvenciával rendelkeznek) a harmonikába visszahelyezve a megfelelő frekvenciára fognak beállni. A jelentést ezután ismét ki lehet nyomtatni és hangolási jelentésként a harmonikához csatolni. A modullal arra is lehetőség van, hogy egy másik hangszerről könnyedén lemásoljuk az ütemeket.

Új verzióban 2.5:

A szondázó nád most már egymástól függetlenül is kiválasztható. Például a 3. reed kiválasztható, míg a reed 1 és 2 nincs kiválasztva. Ebben a példában egy nád szól, és az ütemlistában a reed 3 eltérését használjuk a hangoláshoz. A szoftver korábbi verzióiban a reed 1 automatikusan ki lett választva, amikor az egyik reed megszólalt. Továbbra is lehetséges egyidejűleg két vagy három nád kiválasztása. Ebben az esetben egyszerre több nádat is mérnek.
Lásd alább a „Tuning” fejezetet.

Dirk professzionális harmonika-hangolója


Hangolja be harmonikáit gyorsan, egyszerűen és professzionálisan

Kompatibilitás



Microsoft
Microsoft
  • Desktop
  • hordozható számítógép
  • Netbook
  • Tabletta
  • Telefon
  • Pocket PC
  • Windows 11
  • Windows 10
  • Windows 8.1
  • Windows 8
  • Windows 7
  • Windows Vista
  • Windows XP
  • Windows ME
  • Windows 2000
  • Windows 98
  • Windows Phone
  • Windows RT



Apple
Apple
  • iMac
  • Mac Pro
  • Mac mini
  • MacBook
  • Intel cpu
  • M1 és M2 cpu
  • iPad
  • iPhone
  • Sonoma
  • Ventura
  • Monterey
  • Big Sur
  • Catalina
  • Mojave
  • High Sierra
  • Sierra
  • El Capitan
  • Yosemite
  • Mavericks
  • Mountain Lion
  • Lion
  • Snow Leopard
  • Leopard
  • Tiger
  • iOS iPhone
  • iOS iPad



A hangoló a következő nyelveken érhető el:
  • Nederlands
  • Nederlands
  • English
  • English
  • English
  • Français
  • Deutsch
  • Deutsch
  • Deutsch
  • Italiano
  • Polska
  • Português
  • Português
  • Русский
  • Español
  • Svenska

Tartalomjegyzék

A próba verzió

A próbaverzió célja a tuner lehetőségeinek megismerése. Ezzel a változattal csak a mérlegből származó jegyzetek egy részét lehet mérni. A következő megjegyzések támogatottak:
E0 F0 G#0 A0 C1 C#1 E1 F1 G#1 A1 C2 C#2 E2 F2 G#2 A2 C3 C#3 E3 F3 G#3 A3 C4 C#4 E4 F4 G#4 A4 C5 C#5 E5 F5 G#5 A5 C6 C#6 E6 F6 G#6 A6 C7 C#7 E7 F7 G#7 A7 C8 C#8 E8 F8 G#8 A8 C9

Számos fontos kifejezés

  • Frekvencia
    A tónus (perctől) másodpercenkénti hullámok száma.
  • Hang
    Az emberi fül által észlelhető hullámhosszak teljes tartománya.
  • tónus
    Hang rögzített hangmagassággal.
  • Hangjegy
    Egy adott hangmagasságot és hosszúságot jelző hangjelzést.
  • Skála
    A hangok növekvő vagy csökkenő sorrendje rögzített sorrendben.
  • Hangmagasság
    A hang észlelt frekvenciája. Ez az alapvető frekvencia.
  • Alapvető hang vagy tonik
    Az érzékelt pályán. A hangot alkotó hangok gyűjteményének legalacsonyabb hangzása.
  • Felhang
    Egy olyan hang, amely magasabb frekvenciájú, mint a tonik. A felhangok a tonik többszörösei.
  • Verés)
    Egy ütem (ing) akkor fordul elő, amikor két hangszín egy kis különbség a pitch hangzás mellett.
  • Intervallum
    A két hang közötti különbség.
  • Félhang
    A legkisebb zenei intervallum a nyugati zenében. Egy tizenkét féléves oktáv van. Az egyenlő temperamentumban minden félvezető egyenletesen oszlik meg a frekvencián. A zongorán a szomszédos fehér billentyűk közötti intervallum egy félpót, ha nincs fekete gomb. Ha a szomszédos fehér billentyűk között fekete kulcs van, akkor a két fehér billentyű közötti idő két félvezető. Ebben az esetben a fehér billentyűk és a fekete közötti intervallum egy félpótlás. A hang és az éles hang (pl. C és C #) közötti intervallum mindig egy félhang.
  • Oktáv
    A két hang közötti különbség, ahol a második hang kétszerese az előbbi frekvenciájának.
    1 Octave = 12 szemiton.
  • Tuning vagy temperamentum
    Az a mód, ahogyan a frekvenciák kombinációját egy adott hangsávon egy eszközön kiválasztják. A nyugati zenében az egyenlő temperamentum a legnépszerűbb. Más temperamentumok például: Az igaz intonáció, a pitagorai hangolás, az átlagos hangszín temperamentum, a temperamentum és a 31 egyforma temperamentum.
  • Kromatikus skála
    Egy kromatikus skála egy olyan skála, amely mind a tizenkét féltónust egy oktávon belül tartalmazza:
    C - c # - d - d # - e - f - f # - g - g # - a - a # - b (zongora fehér és fekete gombjai)
  • Félhangos és teljes hangszínű lépések
    Egy fél tónusú lépés egyenlő egy félvezető intervallummal, például a két szomszédos fehér billentyű között a zongorán, fekete kulcs nélkül. A teljes hangszín lépés két félvezető intervallumnak felel meg, mint például a zongorára kerülő két szomszédos fehér billentyű intervalluma, amelyek között fekete kulcs van.
  • Diatonikus skála
    Egy diatonikus skála egy skála, amelynek fele és teljes hangú lépései vannak:
    C major: C - d - e - f - g - a - b (a fehér billentyűk a zongorán vagy a diatonikus harmonika gombjai)
    C minor: C - d - eb - f - g - ab - bb
  • Hertz
    Egység frekvenciához.
    1 Hz = 1 hullám másodpercenként.
  • Cent
    Logaritmikus egység a szögkülönbséghez a skálában lévő hanghoz képest.
    1200 Cent = 1 Octave.
    100 Cent = 2 egymást követő féltónus közötti egyenlőség.
  • Frekvencia spektrum
    Minden olyan frekvencia, amely egy hangban fordul elő. A frekvenciaspektrum grafikon formájában jeleníthető meg.
  • Bisonoric
    A "bisonor" kifejezést arra használjuk, hogy jelezzük, hogy a harmonika-szerű eszköz kulcsa más hangot generál a fújtató zárásakor vagy megnyitásakor. Példák: Bandoneón, squeeze doboz, harmonika.
  • Tuning asztal
    Egy munkatáblát mindenféle felszereléssel a harmonika nádjainak hangolásához.

A mikrofon kiválasztása és elhelyezése

Beépített mikrofon vagy külső USB mikrofon?
A beépített mikrofon, mint amilyen gyakran megtalálható a laptopokban, nem mindig használható. A beépített mikrofon jobban érzékeli a környező zajt, mint egy külső mikrofon. A laptop esete hangokat és rezgéseket észlel, és továbbítja a mikrofonhoz. A laptop hűtőventillátora szintén fontos forrása a környező zajnak. A külső USB-mikrofon laptoptól vagy számítógéptől távol helyezhető el. Így a mikrofon nem veszi fel ezeket a környező zajokat.

Ezenkívül a beépített mikrofon gyakran nem tudja mérni a legalacsonyabb frekvenciákat, amelyek a hangszer megfelelő hangolásához szükségesek. Emiatt jobb, ha külső USB-mikrofont használ, amelynek tartománya 20 Hz és 20 kHz között van.

A beépített mikrofon másik hátránya, hogy nehéz a hangszerhez képest helyesen elhelyezni. Egy vezetékkel csatlakoztatott külső USB-mikrofon a kívánt helyre helyezhető.

Az USB-mikrofonnak megvan az az előnye is, hogy nem okoz akkora interferenciát, mint a számítógép hangkártyájához csatlakoztatott mikrofon.
Végül jobb, ha külső USB kondenzátor mikrofont használ a dinamikus mikrofon helyett. Ennek az az oka, hogy a kondenzátor mikrofon érzékenyebb az alacsonyabb hangokra.

A drágább fantomtáplált mikrofon is megfelelő választás, mivel ezek a mikrofonok is megfelelnek a hangszer megfelelő hangolásának követelményeinek. Ne feledje azonban, hogy az éneklésre szánt mikrofon általában nem megfelelő, mivel ezek a mikrofonok kiszűrik az alacsonyabb és magasabb hangokat.

Digitális hatások
A legtöbb mikrofon képes módosítani a hangjelet digitális effektusok segítségével. Ezek olyan effektek, mint a “visshangok”, a “dübörgésszűrők”, a “sztereo hatás fokozása”, az “irányérzékenység”, és a “zajelnyomás”. Ezek az effektek torzíthatják a felvett hangot, aminek eredményeképpen a hangoló nem fog helyesen működni. Ezért az effekteket le kell tiltani. Másrészt, a mikrofon beállításai, mint a "boost", "érzékenység", "hangerő", "nyereség" és "egyensúly", nincsenek kihatással.
A mikrofon elhelyezése
A mikrofon elhelyezése a harmonika vonatkozásában nagymértékben meghatározza a mikrofon érzékenységét a mérni kívánt harmonika-nádak számára. Mindig helyezze a mikrofont a harmonika ugyanazon oldalára, mint a mérni kívánt nádat. Ha a billentyűzet oldalán lévő nádakat mérik, akkor a mikrofont a billentyűzet oldalán kell elhelyezni. Ha a basszus oldalán lévő nádakat mérik, akkor a mikrofonot a harmonika mélyhangjára kell helyezni. Ha a nádtömböt kivesszük a harmonikából, és a hangolóasztalon hangolják, akkor a mikrofont a nádtömb fölé kell helyezni, hogy minden nád egyenletesen erős legyen. Ha egyszerre két nád van (egyenletesen hangos) és a mikrofon rossz helyen van, akkor jó, ha a két nád egyike sokkal gyengébb. Ez negatívan befolyásolja a mérés pontosságát.

A távolság a mikrofontól a harmonikáig
Ha a mikrofon közelebb kerül a harmonikához, akkor a háttérhangok gyengébbek lesznek, a mérendő hang tekintetében. Ez javítja a mérést. Kevesebb, mint fél méter távolság biztosítja a legjobb eredményt.
Következtetés
A számítógéphez csatlakoztatott kábellel ellátott külső USB kondenzátor mikrofon az előnyben részesített konfiguráció. Egy ilyen mikrofon könnyen elhelyezhető a megfelelő helyre. Emiatt egy ilyen mikrofon kevésbé veszi fel a környező zajt.

Az igazán olcsó mikrofonok frekvenciatartománya a legtöbb esetben ismeretlen. A legtöbb külső USB kondenzátor mikrofon képes elérni a szükséges 20Hz-től 20kHz-ig terjedő frekvenciatartományt. Mindig ellenőrizze a specifikációkat.

Ilyen mikrofon esetén a számítógép belső hangkártyája nincs használatban, ami megakadályozza a hangkártya által okozott interferenciát.

A digitális effektusokat mindig le kell tiltani!

Az első használat

Tooltips
Ha az egérmutatót egy gomb vagy egy ablak fölé mozgatja, megjelenik egy "eszköztipp". A szerszámcsúcs egy kis szövegdoboz, amely magyarázattal szolgál az adott gombra vagy ablakra vonatkozóan.

Válassza ki a hangbemenetet
A tuner használatához szükség van a kívánt hangbemeneti csatorna kiválasztására és konfigurálására. Általában ez mikrofon lesz. Amikor először indítja el a tunert, a konfigurációs képernyő automatikusan megjelenik.

Válassza ki a hangbemenetet
A 'kiválasztja a felvevő készüléket' a hangkártyát választja ki. A kiválasztott hangkártya különböző hangbemenetét a "választja ki a hangbemenetet a felvevő készülékben". Itt kiválasztja a használni kívánt hangbemenetet.

A kiválasztott bemenetből kapott jelet a jobb alsó ábra mutatja. A tuner akkor működik legjobban, ha a bemeneti jel a lehető legerősebb, de a grafikon tetejétől és aljától távol kell tartania, hogy elkerülje a torzítást. A jel erőssége az "Érzékenység" csúszka mozgatásával vezérelhető. Ha mikrofon van kiválasztva, és a jel túl gyenge, akkor a "Mikrofon-emelés" jelölőnégyzet bejelölhető a jel erősítésére.

Ha sztereó bemenete van egy "Balance Slider" -rel, akkor középen kell beállítania a csúszkát.

A Windows Mixerek egyik eleme a "Windows Recording Control". Ez a hely a Windowsban, ahol a hangbevitelt választja és konfigurálja. A tuner beállítási képernyője megegyezik, mivel a Windows beállítások nem szükségesek.

Néha a bemeneten hallható (50 vagy 60 Hz). Ezt általában rossz földelés vagy rossz tápegység okozza. Kiveszhető az egyik hum szűrődobozból. Ha nem használja ezeket a szűrőket, bizonyos hangok nemkívánatos észlelését eredményezheti pl. G1 (49 Hz), A # 1 (58,27 Hz) vagy B1 (61,74 Hz).

Hangolás

Lásd csendes környezetben
A tuner eltávolítja a nemkívánatos monoton háttérhangokat. Szinte lehetetlen megkülönböztetni a játék harmonikát a háttérben a kívánt előtérben lévő hangoktól. A dallam hangjainak hangosabbnak kell lenniük, mint a háttérhangok, és a háttérhangok negatívan befolyásolják a tuner sebességét. A legjobb eredmény a csendes környezetben, kevés háttérhanggal érhető el.

Várja meg az inicializálást
Indítsa el a tunert, és várjon addig, amíg a "Inicializálás ..." szöveg eltűnik. Röviddel indítás után a tuner kb. Öt másodpercig méri a háttérhangokat. Ha egy hangot játszik le ebben az időszakban, akkor háttérhangnak fogják tekinteni. Ezt a feljegyzést az inicializálás után nem szabad felismerni. Ha ez megtörténik, akkor hagyja abba a jegyzet lejátszását, és kb. Tíz másodpercet várakozik a jegyzet ismételt lejátszása előtt.

Várja meg az inicializálást
Oktávok, akkordok vagy hangok
Válassza ki, hogy mit szeretne hangolni az „Octaves” (2 vagy 3 nád egy oktávnyi távolságra), „Chords” (3 nád) és a „Tones” (1, 2 vagy 3 nád ugyanazon a hangon belül) gombokkal.

Oktávok, akkordok vagy hangok

Válassza ki a hangzó nádat
Válassza ki a hangzó nádat a megfelelő nádra kattintva. A kiválasztott nád számának meg kell egyeznie az egyszerre hangzó nád számával. Ha több nád van, mint a kiválasztott, akkor a tuner fel fogja ismerni a leghangosabb nádat, de soha többet nem választ ki. Ha a nádasok hangereje szorosan egymáshoz illeszkedik, és kicsit változik, akkor a tuner által felismert nádok ugorhatnak egyikről a másikra, és az olvasás nehéz lesz. Ha kevesebb nád van, mint a kiválasztott, akkor fennáll annak a lehetősége, hogy a tuner felismer egy hangot a háttérhangokból. Ez a véletlen azonban kicsi, és ha ez megtörténik, ez nem igazán probléma, de az olvasás kevésbé világos.

Válassza ki a hangzó nádat
A dallam lejátszása
Jegyezze fel a jegyzetet, hogy folyamatosan nyomjon le, amíg meg nem jelenik a piros "Lock" felirat. A nád hossza kissé változik a nyomónyomással. Ha az alsó nyomás nagyobb lesz, a nád teteje tovább mozog előre és hátra, aminek következtében a szint csökken. Éppen ezért fontos, hogy a hangszerrel körülbelül ugyanolyan nyomást gyakoroljon, mint amilyet a harmonika játszik. Amint a mért jegyzet stabil és pontos, megjelenik a piros "Lock" felirat. A tuner már nem fog ugrani másik feljegyzésre, amíg az aktuális feljegyzés meg nem jelenik.

Jegyezze fel a jegyzetet, hogy folyamatosan nyomjon le, amíg meg nem jelenik a piros \"Lock\" felirat

Ne játssz le túl sokáig a feljegyzést
A tuner eltávolítja a tartós monoton háttérhangokat, például a hűtőventilátor hangját. Ha az emlékeztető túl hosszú ideig (kb. 30 másodpercig) tart, akkor háttérhangként fog megjelenni és eltávolításra kerül. Ha ez megtörténik, hagyja abba a jegyzet körülbelül öt másodpercig történő lejátszását a hangolás folytatása előtt.
Nézze meg a hangerőt
Ha a hangerő túl magas, a bemeneti jel deformálódik, ami negatívan befolyásolja a tuner működését. Ha ez rendszeresen megtörténik, akkor menjen a konfigurációs képernyőre (Menu - Settings) és csökkentse a bemeneti jel érzékenységét ("Érzékenység" csúszka). A hangoló figyeli a hangerőt, és a piros villogó szövegre a "bemeneti jel túl erős!" Amint a hangerő túl magasra vált.

Nézze meg a hangerőt

Ellenőrizze az észlelt jegyzetet
A tuner az észlelt jegyzet értékét mutatja. A jegyzet tizede látható a jegyzet jobb alsó sarkában. A 440 Hz-es A 4-es oktávban van, és A4-ben látható.

Ellenőrizze az észlelt jegyzetet
9a. Olvassa el a hibákat numerikusan
A mért csövek hibáit a tuner numerikusan mutatja. Ezek a hibák a skála pontos frekvenciájával számíthatók. Így a nádszálakat úgy kell hangolni, hogy a mért hibák (felső értékek) megegyezzenek az ütemlistából kívánt hibával (alsó értékekkel). A hibák az ütemlistából a kívánt hibákhoz képest is kiszámíthatók. Így a nádat úgy kell hangolni, hogy a mért hibák mind nulla. A hibák kiszámításához használt módszer konfigurálható a konfigurációs képernyőn (Menu - Settings).

Olvassa el a hibákat numerikusan
9b. Olvassa el a hibákat a mozgó tűkkel

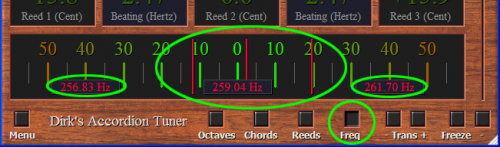

A mért kancsók hibáit a tuner mozgó vörös tűkkel is mutatja. Ezeket a hibákat a skála pontos frekvenciája alapján számítják ki. A mérleg nagysága 50 Centtől túl alacsony és 50 Cent között túl magas. Ez egy féltónus. Így a nádat úgy kell hangolni, hogy a mért hibák megegyezzenek a kívánt ütemmel. A hibák itt nem számíthatók ki az ütemlistából a kívánt ütemre vonatkozóan. A mért csövek abszolút frekvenciái szöveges dobozokban (Hertzben). A tuner alján található "Freq" gomb segítségével ezek a dobozok be- és kikapcsolhatók.

Olvassa el a hibákat a mozgó tűkkel
Olvassa el az ütemeket
A mért nád ütéseit a hangoló numerikusan mutatja. A "Hz / Cent" gomb a Hertz vagy a Cent megjelenítés között változik.

Olvassa el az ütemeket
Fagyassza le a tunert
A tuner fagyasztható úgy, hogy az ábrázolt értékek és grafikonok változatlanok maradjanak, és csendben olvashatók le. A tunert a billentyűzeten lévő szóköz nyomva tartásával is fagyasztja.

Fagyassza le a tunert

A tunert teljes képernyőre nagyíthatja
A tuner teljes képernyőre bővíthető, így a bemutatott értékek és grafikonok is jól olvashatók, még nagyobb távolságban is.

A bemeneti jel

A tuner által a mérésekhez használt hangjelzés grafikusan jelenik meg a tuner bal felső sarkában. A jel felfelé és lefelé mutató foka jelzi a bemeneti hang erősségét. Ha a hang túl erős lesz ahhoz, hogy beilleszkedjen az ablakon, akkor a jel nem látható erősebb, így mindig illeszkedik az ablakához. Ebben a részben megjelenik a beállítások képernyőjén (Menu - Settings) kiválasztott hangbevitel neve.
Ezzel az ablakkal ellenőrizheti, hogy a bemeneti jel jelen van-e.

A bemeneti jel

Az ekvalizer

A tuner átalakítja a bemeneti jelet egy időjelről egy frekvenciajelre. Az ekvalizer mutatja a mért hangjegyek erősségét (E0-tól C9-ig) grafikusan. Minden függőleges kék sáv tükrözi az adott jegyzet erejét. Mennyire erősebb a jegyzet a mért jelben, hogy mekkora a sáv. Ha az egyik rúd túl erős lesz ahhoz, hogy illeszkedjen az ablakon, akkor a rudak nem mutatnak erősebbet úgy, hogy mindig illeszkedjen az ablakához. Ebben az esetben minden jegyzet kevésbé erősen látható, hogy a jegyzet egymás iránt erőssé válik. Ebben az ablakban a bemeneti hangban lévő felhangok is láthatók.
A tuner ezt használja. A háttérhangok erősségeit egy kis vízszintes zöld vonal jelöli. Ha a kék sáv eléri a zöld vonalat, akkor a tuner felismeri, hogy ez a feljegyzés éppen előtérben van. A hangoló kiválasztja az előtér hangjának dallamát. A kijelölt jegyzetet sötétzöld háttér jelzi. Az akkordok vagy oktávok hangolásakor több hangjegyet is kijelöltek.

Az ekvalizer

Az észlelt jegyzet

Az észlelt feljegyzés karakterként, oktávszámként és esetleg éles jelként jelenik meg a tuner jegyzet ablakában. A skála hangjelzésének gyakorisága az ablak bal felső sarkában látható. Ez nem a mért frekvencia. E frekvencia alatt jelzi, ha a jegyzet automatikusan vagy manuálisan van kiválasztva. Az A4-es beállított frekvencia az ablak jobb felső sarkában látható. Ez alapértelmezés szerint 440,0 Hz. Ha a jegyzetek átültetésére kerül sor, ez az ablak alján látható.
Az észlelt jegyzet

Az észlelt jegyzet frekvenciaspektruma

A felismert jegyzet kiegyenlítőjén lévő függőleges kék sáv a bemeneti hang összes frekvenciaspektrumának (összes kék sávjának) kis részét fedezi. A tuner megnöveli ennek a kék barnak a frekvenciaspektrumát, és grafikusan megmutatja azt a frekvenciaspektrum ablakban. A vízszintes tengely a frekvenciát jelzi, a függőleges tengely pedig a frekvenciák erejét jelenti. A piros vonal az észlelt jegyzet frekvenciaspektrumát mutatja. A vörös vonalak vége fehér vonalakon folytatódik. Ezek a fehér vonalak a szomszédos jegyzetek egy kis részét mutatják. A piros vonalbeli magas csúcsok jelzik a bemeneti hang mért frekvenciáit. A harmonika minden hangzó nádja csúcsot ad a frekvencia spektrumában. A két csúcs közötti távolság határozza meg a megfigyelt ütem gyakoriságát. A tuner felismeri a piros vonalak csúcsát, és ezeket kék függőleges vonallal jelöli. Nincs több csúcs érzékelve, mint a beállított nádszám.
Az ablak jobb alsó sarkában a nádasok konfigurált száma látható. A függőleges sötétzöld vonal jelzi az észlelt jegyzet skála szerinti frekvenciát. A függőleges világoszöld vonalak jelzik a nád kívánt eltéréseit az ütemlistától. A kék és a zöld vonalak közötti távolságok jelzik a nádasok hibáit. Ha egy hangot, akkordot vagy oktávot mérünk, az ablak bal alsó sarkában látható. A frekvenciák kalibrált korrekciós tényezője ebben az ablak jobb felső sarkában látható.

Az észlelt jegyzet frekvenciaspektruma

A nádasok hibái

A nádasok hibáit numerikusan és mozgó vörös tűkkel mutatják. Az ütemek kiszámítása és numerikus megjelenítése. A nádszálak abszolút frekvenciái numerikusan is megjeleníthetők.
A nádasok hibái

A dallam kézi kiválasztása a hangoláshoz

Ha megnyomja az "Auto" gombot, a hangoló automatikusan kiválasztja a hangot. Ha ezt a gombot nem nyomja meg, akkor a hangoláshoz tartozó megjegyzés kézzel is kiválasztható. A dallamjegyzéket a '- Note +' és a '- Octave +' négy gombbal lehet kiválasztani. A billentyűzet bal és jobb nyilai szintén használhatók ehhez. A kijelölt jegyzet az ekvalizer ablakban zöld háttérrel van jelölve.

A dallam kézi kiválasztása a hangoláshoz

A dallam manuális kiválasztása (többek között) a következő helyzetekben használható:
  • Automatikus kiválasztási módban a tuner kiválasztja a bemeneti hang alapját. Manuális kiválasztási módban lehetséges mérni az egyik másik hangot (például egy hangjelzést).
  • Kézi kiválasztási módban a tuner érzékenyebb reakcióra tesz szert, aminek következtében a gyengébb hangok mérése lehetséges.
  • A beállítások képernyőjén (Menü - Beállítások) beállítható, hogy a tuner folyamatos mérést végezzen, kézi kiválasztási módban is, ha nincs előtérben lévő hang. Így a tartós hangok mérhetők.
  • Ha sok zavaró háttérhang jelen van az automatikus kiválasztási üzemmódban, akkor előfordulhat, hogy a tuner időközönként rossz jegyzetet választ.

Tartós jegyzetek mérése

A hangsugárzók 30 év után kb. Ezeket a hangokat ezután nem lehet automatikusan kiválasztani. A beállítások képernyőjén (Menü - Beállítások) beállítható, hogy a tuner folyamatos mérést végezzen, kézi kiválasztási módban is, ha nincs előtérben lévő hang. Így tartós jegyzeteket és más háttér hangokat is meg lehet mérni.

Jegyzetek lejátszása

Kézi kiválasztási módban a hangoló képes hangokat játszani a hangkártyával. A "Hang" gomb megnyomásával a kijelölt hangjegyet 10 másodpercig lejátssza. A tuner korrigálja a lejátszási jegyzet frekvenciáját az indításkor végrehajtott kalibrálással. Emiatt a játékjegyzet nem függ a hangkártya pontosságától. A generált hanghullám szinuszos. A hangerő nagymértékben függ a hangszórótól és a használt hangsugárzók gyakorisági jellemzésétől. Basszus hangszóró nélkül az alsó hangok (C3 alatt) általában nem hallhatók. A lejátszási jegyzet segítségével ellenőrizheti a tuning "by ear" -et, vagy gyorsan megtalálhatja a kiválasztott hangot a harmonikán. Gyors próbaként ellenőrizheti a tuner működését is.
Jegyzetek lejátszása

Transzponálás

Ha a hangszínt egy másik hangra szeretné hangolni, akkor a standard C, használhatja a "Trans +" gombokat a tuner alján. Ezekkel a gombokkal a hangolás átvihető egy másik hangra. A feljegyzés képernyő alján feltüntették, hogy a műszer C-jét átültették-e. 'C => C #' azt jelenti, hogy amikor egy C értéket mérünk, ez a tunerben C #. Minden más tónust arányosan átültetnek. Az átültetési funkció csak egy számjegy mérésekor működik, és nem akkordok vagy oktáv mérésekor.
Transzponálás

Állítsa be az A4 frekvenciáját

Ha egy hangot egy másik hangmagasságba szeretnénk hangolni, akkor az A = 440Hz szabványt használhatjuk a hangoló jobb oldalán található csúszkával. Ezzel a csúszkával az A4 frekvencia 430Hz és 450Hz között 1z lépésekben állítható be. Minden más hangszín arányosan változik. Ha a frekvenciát még tovább kell beállítani, lehetséges az A4-es frekvencia kombinálása egy vagy több félvezető átvitelével. A csúszkával való dupla kattintással a 440Hz alapértelmezett frekvencia ismét be van állítva. Az A4-es aktuális hangmagasság (frekvencia) megjelenik a jegyzet ablakának tetején.
Ha a jegyzeteket rögzíti a "Felvétel" gombbal, akkor az A4 frekvenciáját nem lehet módosítani. A rögzített jegyzetek összehasonlításához szükséges, hogy az A4-es frekvencia ugyanaz maradjon.

Állítsa be az A4 frekvenciáját

Az akkordok mérése

A tuner képes akkordokat mérni, amelyek három jegyzetből állnak. A három hangot ugyanabban az időben mérik, aminek eredményeképpen a tuner képes megjeleníteni az akkord nevét, például: Dm, A, Fsus2 vagy Edim. A hangoló hangolja az akkordokat, ha megnyomja a tuner alján található "Chord" gombot.

A hangoló kiválasztja az akkord három hangjegyét a bemeneti hangból, és ezeket a sötétzöld háttérben az equalizer ablakban jelöli. Az akkord neve megjelenik a jegyzet ablakban. A frekvenciaspektrum ablak három részre van felosztva, így mindhárom jegyzet frekvenciaspektruma látható.

A tuner képes akkordokat mérni, amelyek három jegyzetből állnak
A három nád mérési hibáit numerikusan és három vörös tűvel ábrázoltuk. Az akkord hangjának neve sötétzöld színben jelenik meg a vonatkozó numerikus hibákkal együtt. A hibákat a skála pontos frekvenciája alapján számítják ki. A vörös tűk ablakainak mérete 30 centtől túl alacsony és 30 cent közötti túl magas. A mért csövek abszolút frekvenciái szöveges dobozokban (hertzben). A tuner alján található "Freq" gomb be- és kikapcsolja ezeket a dobozokat.

A három nád mérési hibáit numerikusan és három vörös tűvel ábrázoltuk

Oktáv mérése

A tuner két vagy három jegyzetet képes mérni, amelyek egyszerre egy oktávval vannak egymástól. Az oktávoknak sikerülnie kell. Az oktávok kihagyása nem lehetséges. Ha az oktávok nem sikerülnek, akkor ezek a feljegyzések a manuális kiválasztási móddal mérhetők. A tuner méri az oktávot, ha megnyomja a tuner alján található "Octaves" gombot.

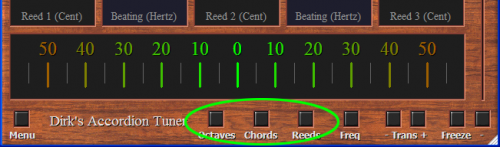

A tuner alján található "Reeds" gomb úgy van beállítva, hogy 2 vagy 3 hangot mérjen. A beállított számjegyek a frekvenciaspektrum ablak jobb alsó sarkában jelennek meg. A hangoló kiválasztja az egymást követő oktávokban lévő jegyzeteket a bemeneti hangból, és ezeket jelöli az ekvalizer ablakban sötétzöld háttérrel. A jegyzet neve és a legalacsonyabb jegyzet oktávszámát jelzi. A frekvenciaspektrum ablak három részre van osztva, így a három jegyzet frekvenciaspektruma látható.

A tuner két vagy három jegyzetet képes mérni, amelyek egyszerre egy oktávval vannak egymástól
A nádak mért hibáit numerikusan és a vörös tűkkel jelöljük. A jegyzet nevét és az oktape számát sötétzöld színnel, a vonatkozó numerikus hibákkal együtt mutatják. A hibákat a skála pontos frekvenciája alapján számítják ki. A vörös tűk ablakainak mérete 30 centtől túl alacsony és 30 cent közötti túl magas. A mért csövek abszolút frekvenciái szöveges dobozokban (Hertzben). A tuner alján található "Freq" gomb be- és kikapcsolja ezeket a dobozokat.

Több oktávos hangok esetén az alsó és a magasabb oktávok felhangjai között fellépő ütemek hallhatók. Ezeket az ütemeket a tuner méri, és hertzben vagy centben jeleníti meg. A tuner tetején lévő "Hz / Cent" gomb Hertz és Cent között változik. Cent esetében az ütemeket a magasabb oktávhoz viszonyítva számítják ki.

A nádak mért hibáit numerikusan és a vörös tűkkel jelöljük

Beállítások

A beállítások képernyő megnyitása a tuner alján lévő "Menü" gomb megnyomásával lehetséges. A tuner bal felső sarkában egy menü jelenik meg, amelyben a "Beállítások ..." opciót kell kiválasztani. A beállítási képernyő megnyitható az ablakra kattintva, a rádió bal felső sarkában lévő bemeneti jelzéssel.

A hibák kiszámításának módja
A jobb oldali közepén a 'választja ki a hibaértékek megjelenítésének módját' választhatja ki a mért reedhibák megjelenítését. Két lehetőség van:

  1. 'Hibaértékek megjelenítése a skála pontos hangmagasságához képest'. Ezzel az opcióval a nád mért hibája a skála hangjának pontos gyakoriságához képest kerül kiszámításra. Ez azt jelenti, hogy a hangolás során a tuner által mutatott hibának (felső érték) egyenlővé kell válnia a beat listából kívánt hibával (alsó érték).
  2. 'Hibaértékek megjelenítése a kívánt hangmagassághoz képest az ütemlistából'. Ezzel az opcióval a nád mért hibája az ütemlistából a kívánt hibához képest kerül kiszámításra. Ez azt jelenti, hogy a hangolás során a tuner által mutatott hibának (felső érték) nullává kell válnia.
Beállítások

A kép kiválasztása a fő képernyőn
A jobb felső sarokban a "válassza ki a főképernyő képét" kiválasztja azt a műszert, amelyik a tuner közepén jelenik meg.
Folyamatosan frissíteni (mérést) manuálisan kiválasztva
A mért értékek és grafikonok frissülnek, ha a tuner felismeri az előtér hangját. A háttérhangokat nem mérik. Az elülső hangok, amelyek hosszú ideig tartanak (kb. 30 másodperc), szintén háttérzajnak tekinthetők. Emiatt nem lehet hosszabb ideig hangokat mérni. Ha a tuner jobb oldalának közepén folyamatosan frissíti a manuális jegyzetfelvételi üzemmódot, a tuner frissíti a mért értékeket és grafikonokat manuálisan. Ez nem működik, ha a tuner felvételi üzemmódban van.

Állítsa le a frissítést (mérés) a jegyzet bezárása után
Ha egy észlelt jegyzet le van zárva, a tuner folytatja a mért értékek és grafikonok frissítését. A jobb oldali közepén a "Leállítás bezárása frissítés után" beállítás engedélyezésével a tuner leállítja a frissítést, miután a jegyzet le van zárva.
Tiltsa le a nagyméretű eszköz tippjeit
Ha az egérmutatóval egy rövid ideig lenyomva tartja a tuner (gomb, ablak, csúszka, jelölőnégyzet, szöveg stb.) Eszközt, úgy látható az úgynevezett eszközcsúcs. A szerszámcsúcs egy kis szövegdoboz, amely magyarázattal szolgál a tuner tetején megjelenő eszközről. Ezek a súgó szövegek fontos információkat tartalmaznak a tuner működéséről, ezért nagyon hasznosak. A tapasztalt felhasználó számára, amely már nem igényli ezt az információt, az eszköz tippjei ugyanakkor bosszantanak, mert a tuner egy részét fedik le. Ha a tuner jobb oldalának közepén engedélyezi a "Nagyméretű eszköztippek letiltása" beállítást, a legtöbb eszköztipp le van tiltva.

Listák a kívánt ütemekkel
A tuner használhat ütemlistákat. Ezek listák a kívánt ütemekkel hangonként. A jobb alsó sarokban található 'Kívánt ütemértékek szerkesztése...' gombra kattintva megnyílik az a képernyő, amellyel az ütemlistákat lehet létrehozni, megvizsgálni, betölteni és menteni. A gomb feletti szöveg az aktuálisan kiválasztott ütemlistát mutatja.

Beat listák

A harmonikák általában több nád van jegyenként. A különböző nádszálakat kissé eltérően hangolják, aminek eredményeként jellegzetes ütem érhető el. Minél távolabb helyezkedtek el egymástól az egyidejűleg hangzó nádszálak, annál gyorsabb az ütem. Az ütem mértéke minden hangnál eltérő. Az ütem általában nagyobb lesz (hertzben), ahogy a hangok magasabbak. Az ütemek hangjainak eloszlása harmonikatípusonként eltérő, és úgynevezett ütemlistákban tárolódnak. Minden harmonikatípusnak megvan a maga jellegzetes ütemlistája. Ezeket az ütemlistákat a tunerrel lehet létrehozni. Hangolás közben a hangoló megmutatja a kívánt ütemeket a hangoláshoz. A hangoló képes megjeleníteni egy nád mért hibáját a ritmuslistától való kívánt eltéréshez képest.

A mért hibák a kívánt értékhez képest az ütemlistából
Az alábbi példában a hangoló a mért hibákat mutatja az ütemlistától való kívánt eltéréshez képest.
A hangoló az ütemlistáról veszi a hang nádjainak kívánt eltéréseit, és ezeket sötétzöld színnel mutatja, közvetlenül az érintett reed mért hibájának fehér értéke alatt. A reed 1 ütemlistától való kívánt eltérés ebben az esetben -14,9 Cent. A fehér érték +2,0 Cent azt jelzi, hogy a nád még mindig 2,0 cent túl magas. A skála szerinti pontos értéktől való eltérés tehát -14,9 + 2,0 = -12,9 Cent. Az alján lévő piros tűk mindig megadják a nádasok hibáit a skála pontos értékével kapcsolatban. A bal piros tű valóban körülbelül -12,9 centet jelez. Így a nád megvan a kívánt érték, ha a fehér mért érték nullát jelez. Ez vonatkozik minden nádra és minden egyes megjegyzésre.

A mért hibák a kívánt értékhez képest az ütemlistából
A mért ütem a kívánt ütemhez viszonyítva az ütemlistából
A nád eltérése megengedett Cent nézetnek. Az emberi fül nem képes ezt megfigyelni. A két nád közötti ütem azonban sokkal pontosabban figyelhető meg. Emiatt a két nádas pályák közötti távolság pontosabbnak kell lennie, mint a különálló nádasok. Ha mindkét nád hibája egyformán túl magas vagy túl alacsony, akkor az ütem ennek ellenére jó. A hangoló képes mérni az ütem eltérését, és ezzel az értékkel lehet hangolni a nádszálakat.

Az alábbi példában a hangoló a mért hibákat mutatja az ütemlistától való kívánt eltéréshez képest. A hangoló a kívánt ütemet a hang nádszálai közé veszi, hogy az ütemlistáról hangoljon, és ezeket sötétzöld színben jeleníti meg, közvetlenül az érintett nádszálak mért ütemhibájának fehér értéke alatt.
A kívánt ütem az ütemlistában szereplő 1. és 2. reed között ebben az esetben 2,36 Hertz. A fehér érték -1,04 Hertz azt jelzi, hogy a mért ütem még mindig 1,04 Hertz túl alacsony. A piros tűk alján található szövegdobozok megmutatják a mért csövek abszolút gyakoriságát Hertzben. A két két frekvencia közötti különbség 260,89 - 259,58 = 1,31 Hertz. Ez valóban 1,04 Hertz (2,36-1,31) túl alacsony. Így az ütem a kívánt értékkel rendelkezik, ha a fehér mért érték nullát mutat.

A mért ütem a kívánt ütemhez viszonyítva az ütemlistából
Beat listák készítése
Kétféleképpen nyitható meg a képernyő, amelyen az ütemlistákat készíthetjük:

  1. A beállítások képernyőn (Menü - Beállítások…) kattintson a 'Kívánt ütemértékek szerkesztése...' gombra.

    A beállítások képernyőn (Menü - Beállítások…) kattintson a 'Kívánt ütemértékek szerkesztése...' gombra.
  2. Kattintson a harmonika képének alatti szövegre a tuner fő képernyőjén.

    Kattintson a harmonika képének alatti szövegre a tuner fő képernyőjén

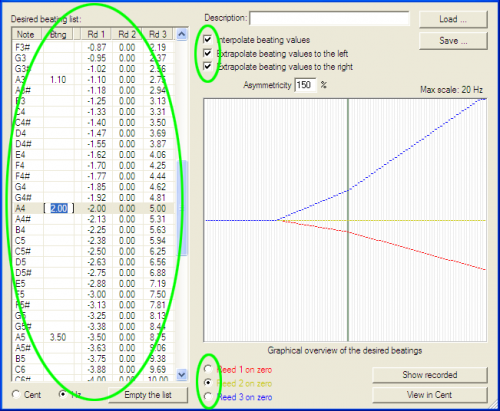

Beat listák egyszerűen létrehozhatók a tunerrel egy táblázat segítségével. Csak néhány nád eltérést kell megadni. Az alábbi ütemlistában minden hang (E0-tól C9-ig) megtalálható. Az „Rd 1”, „Rd 2” és „Rd 3” oszlopokba több hang kívánt reed-eltéréseit kell beírni. Az eltérést úgy adhatja meg, hogy a táblázatban a kívánt cellára kattint, majd a billentyűzet segítségével írja be az értéket és nyomja meg az "Enter" billentyűt.

A fennmaradó „Btng” oszlopot a rendszer automatikusan kiszámítja és kitölti a reed oszlopok segítségével. A hiányzó reed eltérések kiszámítása (interpoláció és extrapoláció) a kitöltött megjegyzések segítségével történik. Az ütemlista centben vagy hertzben adható meg. Ez a képernyő közepén konfigurálható. A reed eltérések megadása előtt ki kell választani, hogy az ütemlista centben vagy hertzben lesz-e megadva. Ha Cent vagy Hertz értékre változtatja, az ütemlista visszaáll, és elveszíti jelenlegi értékeit.

Beat listák egyszerűen létrehozhatók a tunerrel egy táblázat segítségével
Az ütemlista grafikus áttekintése
Az ütemlista grafikus áttekintéssel is látható. Az oszlopok a jegyzeteket képviselik. A nádasok kívánt eltérései minden egyes jegyzethez vízszintes vonalakat mutatnak. Reed 1 piros, a nád 2 sárga és a nád 3 kék. A grafikon maximális értéke (Max skála) a jobb oldalon, a grafikon felett látható. Ez a grafikon legmagasabb értéke. A nulla vonal középen van, és a teljesen alul található érték is maximális, de negatív. Egy jegyzetre (oszlopra) kattintva, hogy a jegyzet sötétzöld háttérrel van jelölve, és ugyanakkor a jegyzet a képernyő bal oldalán található. A másik oldalon, ha egy másik jegyzet van kiválasztva a táblázatban, akkor a grafikus áttekintésben megjelölt jegyzet is megváltozik. Az egérmutatóval egy pillanatra a grafikai áttekintés fölött egy jegyzet felett lenyomva jelenik meg egy eszköztár a hozzá tartozó jegyzetnévvel és a hozzá tartozó hangmagassággal a Hertzben.
Az ütemlista a képernyő jobb oldalán látható grafikus áttekintés segítségével
A "Megtekintés centen" gombjára kattintva a grafikus áttekintés a Cent helyett a Hertzben jelenik meg. Az ütemértékek emiatt nem változnak, de a grafikon vonalai másképp néznek ki, mivel a cent értékek relatívak az érintett hangok hangmagasságához képest. Ebből egy képernyőkép látható az alábbiakban. Ha az ütemlista Cent-ben van kitöltve, akkor ez a gomb "Nézet Hertzben"-re változik, és a funkciója megfordul.
A \"Megtekintés centen\" gombjára kattintva a grafikus áttekintés a Cent helyett a Hertzben jelenik meg
Határozza meg az ütemlistát a felvett hangok segítségével
A harmonika ütemlistája gyakran nem ismert. Az ütemlista ezután többnyire nagyon egyszerűen meghatározható úgy, hogy rögzítjük a harmonika összes hangját, majd a beat listák képernyőjén ütemlistát készítünk, és kitöltjük a táblázatot. A nád rögzített eltérései az ütemlista grafikus áttekintésében jelennek meg, ha megnyomja a 'show record' gombot. Ez csak akkor lehetséges, ha a "rekord és jelentés" modul van a tunerben. A grafikus áttekintésben a kívánt ütemeket ábrázoló vonalak mostantól adaptálhatók (a táblázatban szereplő értékek adaptálásával) oly módon, hogy a rögzített eltéréseken a lehető legjobban átfussanak.
Határozza meg az ütemlistát a felvett hangok segítségével
Hiányzó részek a grafikus áttekintés soraiban

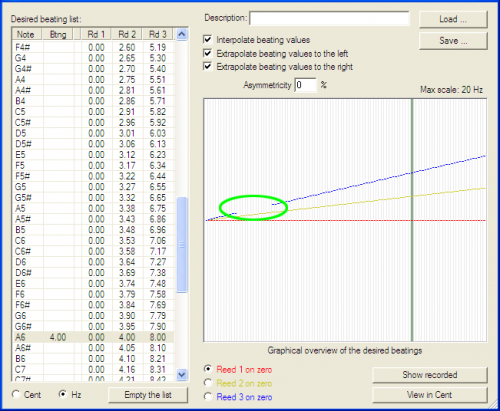

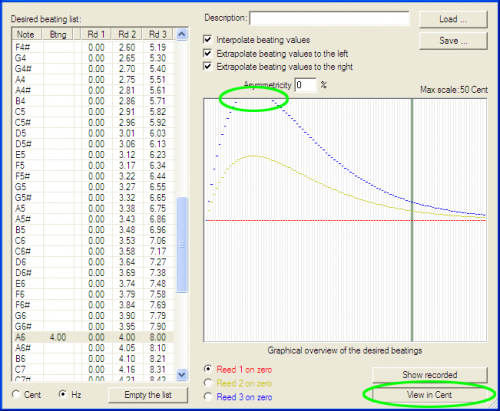

Az alábbi képernyőn látható megjegyzés, hogy a kék vonal egy része hiányzik. A kék vonal a Hertz ütemeit mutatja. Ha az ütemek centben jelennek meg (mint az alábbi második képernyőképen), akkor látható, hogy a kék vonal ezen részén az ütemek nagyobbak, mint 50 Cent. Az ilyen nagy ütemek nem valósághűek, és a tuner nem támogatja őket.

Hiányzó részek a grafikus áttekintés soraiban
Hiányzó részek a grafikus áttekintés soraiban
Alternatív hangolások
A beat listák alternatív hangolások, például a Pythagorean vagy a Werckmeister temperamentum hangolására is használhatók. A 0,00 érték a nád eltérés oszlopában azt jelenti, hogy nincs eltérés az egyenlő temperamentumtól. Az egyes hangok eltérése módosítható, hogy megfeleljen a kívánt hangolásnak. A szoftverben még nem lehet egyszerűen alternatív hangolást választani. Az egyenlő vérmérsékletre vonatkozó eltéréseket manuálisan kell kiszámítani. Ezt követően az ütemlistába beírhatja a számított eltéréseket.

Beat listák tárolása és betöltése
Az ütemlista használatához először nevet kell kapnia. Adja meg a kívánt nevet a "Leírás". A beat listák .btg fájlként tárolhatók, hogy később újra betölthetők legyenek. Használja a „Mentés…” gombot az ütemlista tárolásához, a „Betöltés…” gombot pedig az ütemlista betöltéséhez.

Az ütemlista használatához először nevet kell kapnia

Tuning harmonikák

Mérje meg a megfelelő szintet
A nád csengése kissé megváltozik, ha a harmonika kinyílik (vagy zárt). A hangmagasság akkor is megváltozik, ha a nádelemet a harmonikából vették (vagy behelyezték). Ha a nádat a harmonikán kívül hangolják, akkor ezt a változást figyelembe kell venni. Ha a nádat később helyezték vissza, és a harmonika újra lezáródott, akkor a pályának pontosan meg kell felelnie. Annak érdekében, hogy ellenőrizni lehessen egy nádszár végleges magasságát, azt meg kell mérni, ha a nád ismét a zárt harmonikában van.
Mérje meg több nádat egyidejűleg
Ha hagyományos hangolóegységet használunk, a mérés során egyidejűleg csak egy nád használható. Sok harmonika egyszerre több nádat játszik, amikor megnyom egy gombot. Ha a harmonika nem rendelkezik olyan gombokkal, amelyekkel az érintett nádat le lehet tiltani, először meg kell nyitni a harmonikát. Ezután a harmonika újra be kell záródnia, hogy képes legyen mérni a pályát. A Dirk Accordion Tuner segítségével több nádból (három maximum) mérhető, amely egyszerre szólal meg, aminek következtében nem szükséges megnyitni a harmonikát és letiltani a nádat.
A hagyományos hangolás
A tuningolás hatékony végrehajtásához általában a következő lépéseket alkalmazzák:

  1. Nyisd ki a harmonikát.
  2. Távolítsa el a szükséges nádakat.
  3. Zárd be a harmonikát.
  4. Mérje meg minden jegyzetet egyenként, és írja le a mért értékeket.
  5. Ismételje meg az 1-4. Lépést, amíg az összes nádat meg nem mérik.
  6. Hasonlítsa össze az összes mért értéket a kívánt értékekkel, számolja ki a különbségeket és írja le azokat. Az összes nád hibája ma már ismert.
  7. Nyisd ki a harmonikát.
  8. Vegye ki a náddarabokat a harmonikából.
  9. Szükség esetén állítsa be a szükséges nádakat az elírt hibák segítségével.
  10. Hangoljuk az ütemeket füllel.
  11. Helyezze vissza a nádelemeket a harmonikába.
  12. Ismételje meg a 2-6. Lépést a hangolt nádak ellenőrzéséhez.
A hangolás a Dirk Accordion Tunerrel

  1. Mérje meg egyenként az összes hangot, és írja le a hibákat a kívánt értékekhez (és az ütemekhez is).
  2. Nyisd ki a harmonikát.
  3. Vegye ki a náddarabokat a harmonikából.
  4. Hangolja be a szükséges nádat (beleértve az ütemeket is) a felírt hibák segítségével.
  5. Helyezze vissza a nádelemeket a harmonikába, és csukja be a harmonikát.
  6. Ismételje meg az 1. lépést a hangolt nádak ellenőrzéséhez.

A hangolási folyamat a "rekord és jelentés"
A "rekord és jelentés" modul segítségével ugyanazok a lépések szükségesek, de semmit sem kell leírni, és a hangolási jelentés nyomtatható.

Tuning harmonikák a modul "rekord és jelentés"

A tunert kiterjeszthetjük egy olyan modullal, amely gyorsan rögzítheti a harmonika összes jegyzetét, és ennek alapján jelentést készíthet. Ez a jelentés minden nádas hibáit egy kényelmesen formázott táblában adta meg. A harmonika megnyitása után a túlságosan különböző nádasok a beszámoló hibáiból kijavíthatók a hangolási táblán. A nádasok (amelyek eltérnek az esetektől eltérően) megfelelő hangmagassággal rendelkeznek, miután visszahelyezik őket a harmonikába. Ezt követően a jelentés elkészítheti és kinyomtathatja a tuningjelentést. A 'record and report' modul segítségével lehetőség nyílik (ismeretlen) ütemlisták létrehozására a meglévő harmonikákról.

Jegyezze fel a jegyzeteket
A tuner felvételi módja engedélyezve van a "Record" gomb megnyomásával. A felvételi mód csak akkor működik, ha egyetlen jegyzetet mérünk. A hangokat és az oktávokat nem lehet rögzíteni. Az ekvalizer hátterében lévő háló a felvételi üzemmódban pirosra vált, és egy kurzor (a piros fénysugár) jelenik meg az ekvalizer bal oldalán. Amint a tuner stabil és pontos megjegyzést mér, a nádak mért hibáit a piros kurzor dobozában tárolja.
A "Felvett" szó akkor jelenik meg a jegyzet ablakban, pirosan, a bal oldalon, a jegyzet karakter alatt. A piros kurzor egy jobb oldali mezőt vált. Rövid ideig tartó csend után a következő feljegyzés rögzíthető. A rögzített jegyzetek eltávolíthatók a billentyűzet "Backspace" segítségével. Ha az egérmutatót röviden a tárolt hibákat tartalmazó doboz fölé viszi, megjelenik egy eszköztipp a tárolt jegyzetről, a hibákról és az ütemről. Lehetséges ugyanazon jegyzet rögzítése többször is, amennyire szükséges a legtöbb diatonikus harmonikával. Az alábbi képernyőképen több jegyzetet rögzítünk két tálcával (vízszintes piros és sárga vonal) jegyenként.

Jegyezze fel a jegyzeteket
A rögzített jegyzetek áttekintése
A felvett jegyzetek (a hangolás) áttekintése a "Record" gomb megnyitásával nyílik meg. Az áttekintés a "Menü - Felvétel és jelentés ...". A "Tuning description" felső szövegmezőben meg kell adni a tuning leírását. Ezt a leírást a hangolási jelentés tartalmazza. Minden rögzített jegyzetet a táblázat tartalmazza.

A nádat érintő adatok
A nádasra vonatkozó adatokat az "Reed 1", "Reed 2" és "Reed 3". A nem rögzített nádas oszlopok üresek maradnak. Ez a következő oszlopokra vonatkozik:

Hangjegy: A rögzített jegyzet neve. A táblázatban rögzített jegyzetek sorrendje megegyezik a jegyzetek rögzítésének sorrendjével. Ugyanaz a megjegyzés többször is megjelenhet.

akt: A nád eddigi mért hibája a Cent-ban a skála pontos szintjéhez viszonyítva.
A rögzített hibák szerkesztése
Cél: A nád kívánt eltérése a beatlistától Cent-ben. Ez az oszlop üres, ha nincs ütemlista betöltve.

Hiba: A Cent hibája, amelynél a nád a kívánt eltéréstől eltekint. Ez az oszlop üres, ha nincs ütemlista betöltve.

Az ütemekre vonatkozó adatok
Az ütemekre vonatkozó adatok nádpáronként vannak csoportosítva a „Beat 1-2” és „Beat 2-3” címszó alatt. A fel nem vett ütemek oszlopai üresek maradnak. Az alábbi táblázat választja ki, ha az oszlopokban szereplő értékeket Cent vagy Hertzben adják meg. Ez a következő oszlopokra vonatkozik:

akt: Az aktuális mért ütem.

Cél: A kívánt ütem. Ez az oszlop üres, ha nincs ütemlista betöltve.

Hiba: A hiba az ütemben. Ez az oszlop üres, ha nincs ütemlista betöltve.
A rögzített hibák szerkesztése
A nádak "Curr" oszlopában lévő értékeket itt manuálisan lehet szerkeszteni az adott értékre kattintva és a billentyűzet Enter gombjának megnyomásával. Ha egy értéket megváltoztatnak, az ugyanazon jegyzet többi értéke újra kiszámításra kerül.

Állítsa le a felvételt
Ha a rögzített hangolással rendelkező képernyő piros keresztvel zárva van, akkor a tuner folytatja a felvételt. A felvétel leáll, ha nincs rögzített jegyzet. Az összes rögzített jegyzet egyszerre eltávolítható a "Törlés". Ha a rögzített hangolással rendelkező képernyő lezárul, akkor a tuner leállítja a felvételt.
A rögzített hibák grafikus áttekintése
A rögzített hibák grafikus áttekintése "A rögzített hangolási hibák grafikus áttekintése" megmutatja a nádasok hibáit jegyenként. A jegyzetek balról jobbra vannak rendezve az E0-ról a C9-re. A többször felvett jegyzetek ugyanabba az oszlopba tartoznak, és ott mindegyik látható. A különböző vörös, sárga és kék vonalak nem különböznek egymástól egyértelműen. Ha az egérmutatóval röviden a rögzített hangokat tartalmazó oszlop fölé viszi, megjelenik egy szerszámcsúcs a hangra vonatkozó adatokkal (név és gyakoriság), a nád hibáival és az ütemekkel. Ha az érintett jegyzet többször kerül rögzítésre, akkor ezeket az adatokat többször feltünteti a szerszámcsúcsban. A grafikon felett jobb oldalon a skála maximális értéke (Max skála) látható. Ez a grafikon felső értéke. A nulla vonal középen van, az alsó érték pedig a maximális, de aztán negatív. Az oszlopra kattintva az oszlop sötétzöld háttérrel van jelölve, és a megfelelő sor a táblázatban van kiválasztva. Ha az érintett jegyzet többször kerül rögzítésre, akkor a táblázat megfelelő sorai egymás után kerülnek kiválasztásra, ha többször rákattintunk a grafikus áttekintés oszlopára.
A rögzített hibák grafikus áttekintése
Tárolja és töltse fel a rögzített hangolásokat
A rögzített hangolás használatához először meg kell adni egy nevet. Adja meg a kívánt nevet a képernyő tetején a "Hangolás leírása" szövegmezőbe. A rögzített hangolások később betölthetők .tun fájlokként. Használja a "Mentés ..." gombot a rögzített hangolás és a "Load ..." gomb tárolásához a korábban tárolt hangolás betöltéséhez.

Használja a \"Mentés ...\" gombot a rögzített hangolás és a \"Load ...\" gomb tárolásához a korábban tárolt hangolás betöltéséhez
Szerkessze az ütemlistát
A „Kívánt ütemértékek szerkesztése…” gombbal megnyílik az a képernyő, amelyen az ütemlista betölthető és szerkeszthető.

Szerkessze az ütemlistát

Mutassa meg a kívánt ütemeket
Az aktuális ütemlistától való kívánt eltérések grafikus áttekintésben jeleníthetők meg a 'Show beat value' gomb megnyomásával.

Mutassa meg a kívánt ütemeket
Tuning jelentések készítése
A rögzített hangolásról jelentés készíthető. Ez a jelentés minden nád hibáját egy kényelmesen formázott táblázatban adta meg. A harmonika kinyitása után a túlságosan eltérő sípokat a jelentésben foglalt értékek szerint a hangolótáblán korrigálni lehet. Azok a nádasok, amelyek eltérnek az adott eseten kívül eső frekvenciától, megkapják a helyes frekvenciát, miután visszahelyezik a harmonikába. A jelentés újra létre lehet hozni, majd hangszerelő jelentéssel összekapcsolható a harmonikával. Az a képernyő, amellyel egy tuningjelentést lehet létrehozni, megnyílik a "Jelentés ..." gomb megnyomásával.

A rögzített hangolásról jelentés készíthető

Az alábbi képernyővel egy hangolási jelentés hozható létre. Itt kell kitölteni azokat az információkat, amelyek a mért hibákon és az ütemeken kívül a jegyzőkönyvbe kerülnek. A céginformációkat, például a tuner nevét, címét és lakóhelyét a "Céginformáció" szövegmezőbe lehet beírni. A tuner (URL) weboldala beírható a "Vállalati weboldal" szövegmezőbe.
Az URL teszteléséhez a weboldal megnyitható a "Go" gomb megnyomásával. A cég logója betölthető a "Logó betöltése" gombbal. A következő formátumok támogatottak: Bmp, gif, jpg és wmf. A jelentésben megjelenő dátum megváltoztatható a "Jelentés dátuma". Ha minden adatot beír, akkor a hangolási jelentés a "Hangolási jelentés létrehozása" gombbal hozható létre.

Tuning jelentések készítése
Megtekintheti és kinyomtathatja a hangolási jelentést
Amint a hangolási jelentés tárolásra kerül, az Internet böngészőben nyílik meg. A hangolási jelentés html fájlként kerül tárolásra. A tárolt jelentés utólag újra megtekinthető, ha megkeresi a Windows Intézővel, majd duplán rákattint. A hangolási jelentés nyomtatható az internetböngésző nyomtatási funkciójával. Az alábbiakban egy tuningjelentést mutatunk be, amely egy diatonikus harmonikával és két tollal egy megjegyzés szerint. Három tinta található megjegyzésenként is.

Importálja a jelentés adatait egy másik alkalmazásba
A jelentésadatok importálhatók egy másik alkalmazásba, amely támogatja az xml formátumot, például az MS Excellbe. A jelentés létrehozásakor html fájlként kerül tárolásra. A jelentés adatai xml fájlként is tárolódnak. Ez az xml fájl bármilyen alkalmazásba importálható, amely támogatja az xml formátumot, így az adatokat tetszőleges módon feldolgozhatja.
Megtekintheti és kinyomtathatja a hangolási jelentést

Zajcsökkentés

A megjegyzendő mérések mellett a mikrofon számos más nemkívánatos hangot is mérni fog. Ezek például olyan hangok, mint például a számítógép hűtőventilátorai, az autó által vezetett ajtó, ugatásos kutya, szél stb. Mindezek a hangok zavarják a méréseket, és ezért a tuner automatikusan elnyomja azokat.

Háttérhangok
A tuner méri a háttér hangokat, és meghatározza azok hangmagasságát és hangerejét. A háttérzaj erősségét a tuner jelzi vízszintes zöld vonalon jegyzetenként. A tartós hangokat háttérhangoknak tekintik. Amint egy megjegyzés (az egyik kék rúd) eléri a háttérhangokat, akkor a tuner kiválasztja ezt a megjegyzést. Extrém háttérhangok esetén lehetséges az "Enh. Zajcsökkentés "a beállítások képernyőjén (Menü - Beállítások ...). A háttérhangok ezután rendkívüli mértékben csökkenthetők.

Süllyesztő ajtók vagy láb lépcsők
Az alacsony hangok, amelyeket pl. Süllyesztő ajtók vagy láb lépcsőn állítanak elő egy fapadlón, automatikusan kiszűrik a tuner.
50 vagy 60 Hz-es hum
A számítógép tápellátása által gyakran előállított 50 vagy 60 Hertz hangot a tuner automatikusan kiszűri. Ha a mikrofon ilyen jellegű zümmögének szélsőséges mennyiségét veszi fel, a konfigurációs képernyőn engedélyezhető egy úgynevezett "hum szűrő" (Menu - Settings ...). A 50 vagy 60 Hertz közeli hangokat ezután különlegesen csökkentik.

Automatikus érzékenység
A mérőszalag hangmérete, amelyet a tuner fogad, az alábbi tényezők függvénye:

  1. A nád által előállított hangerő.
  2. A nádtól a mikrofonig terjedő távolság.
  3. A nád és a mikrofon közötti akadályok.
  4. A mikrofon érzékenysége.
  5. A hangkártya érzékenysége.
  6. A mikrofon bemenetének Windows hangerőbeállításai.

Annak érdekében, hogy a tuner minden körülmények között működjön, a bejövő jel automatikusan egy szabványos szintre bővül.

A tuner pontossága

A maximális pontosság a Hertzben és a Cent
Az Accordion Tuner pontossága jobb (kevesebb) mint 0,05 Hertz (20 másodpercnél hosszabb hullámok). A Cent pontossága fokozatosan változik a tuner hatósugarán, mert a Cent egy relatív egység. A Hertzben lévő jegyzet intervalluma (szélessége) növekszik, ahogy a szurok magasabb lesz, és a Cent jegyének szélessége definíció szerint (mindig) 100. A tuner pontosságának néhány értéke a Cent: C1: 2,6 Cent, C2: 1,3 Cent, C3: 0,7 Cent, C4: 0,3 Cent, C5: 0,2 Cent, C6: 0,08 Cent, C7: 0,04 Cent, C8: 0,02 Cent, C9: 0,01 Cent. Így a Cent-ban a tuner pontosabb lesz, minél magasabb lesz a hangmagasság.

Detektálható pitch különbségek
A legkisebb az emberi fül észlelhető pitch különbsége körülbelül 2 Hertz. A hangoló pontossága 0,05 Hertz sokszor jobb. Ez a nagy pontosság szükséges a két nád közötti ütem méréséhez. A mintegy 0,1 Hertznél nagyobb ütemkülönbség már az emberi fül által is érzékelhető.

A mért ütem pontossága
A mért ütem pontossága jobb (kisebb), mint 0,1 Hertz. A legkisebb mérhető ütem körülbelül 0,6 Hertz. A legnagyobb mérhető ütem korlátozott, mert mindkét hangnak ugyanannak a hangnak a tartományában kell lennie.
Automatikus kalibrálás
A hangoló a hangkártyát használja a mérésekhez. A hangkártya lehetséges hibáinak kompenzálására a tuner automatikus kalibrálást végez. A kézi kalibráció, mint például a hagyományos hangolók (például csavarokkal) gyakran lehetséges, nem szükséges. Emiatt a tuner mérése mindig elég pontos.

A belső pontosság
A tuner a mért hibákat mutatja 1 vagy 2 tizedesvesszővel (a vessző mögött számjegyek). A tuner belül 7 tizedesvesszővel számol. Közvetlenül egy hiba előtti megjelenítés előtt, 1 vagy 2 tizedes jegyre kerekítve.

Külső hatások
A tuner pontossága mellett a következő külső hatásokat is figyelembe kell venni:

  1. Ha a harmonika nyitva van és visszavált, akkor a nád magasodása megváltozik, ha a harmonika újra lezárul.
  2. A nád csengése akkor változik, ha a nádas blokk ki van húzva a harmonikából, és visszavált, ha a nádas blokk ismét be van helyezve.
  3. A nád hossza csökken, ahogy az alsó nyomás növekszik. A két nád közötti ütés mértéke gyakorlatilag nem változik, mert mindkét nád egyformán csökken.

Gyorsbillentyűk és kattintások

Bal nyíl
Csökkentse a kijelölt jegyzetet egy félhanggal.

Jobb nyíl
Növelje a kijelölt jegyzetet egy félhanggal.

Szóköz
Fagyassza le a tunert.
Belép
Jegyezzen fel egy megjegyzést, amely még (még) nincs lezárva.

Backspace
Távolítsa el az utolsó felvett jegyzetet.
Navigáljon az oldal tetejére
